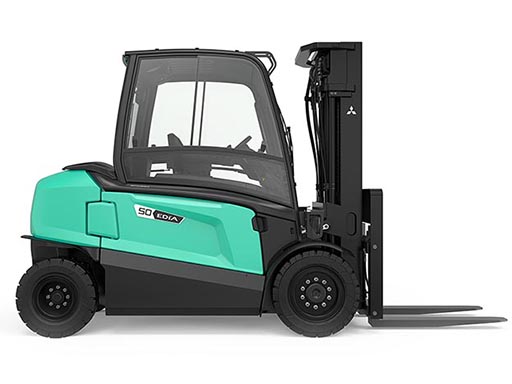

Especificaciones de las carretillas eléctricas EDíA XL Serie FB40-55(C)N(H)

Columna1	Columna2	Columna3	Columna4	Columna5	Columna6	Columna7	Columna8	Columna9	Columna10
Características
1.2	Designación del modelo del fabricante			FB40N	FB45N	FB50CN	FB50N	FB50NH	FB55NH
1.3	Fuente de potencia: (batería, diésel, gas LP, gasolina)			Batería	Batería	Batería	Batería	Batería	Batería
1.4	Tipo de operario: conductor acompañado, de pie, sentado			Sentado	Sentado	Sentado	Sentado	Sentado	Sentado
1.5	Capacidad de carga	Q	kg	4000	4500	4990	4990	5000	5500
1.6	Distancia al centro de carga	c	mm	500	500	500	500	600	600
1.8	Distancia de carga, desde el eje hasta el frente de la horquilla (horquilla descendida)	x	mm	540	540	540	540	560	560
1.9	Base de ruedas	y	mm	1946	1946	1946	2090	2090	2090
Peso
2.1	Peso de la carretilla sin carga, con peso máx. de la batería		kg	7290	7648	7991	8347	8472	8711
2.2	Peso por eje con carga máxima, delante/detrás (mástil símplex, altura de elevación más baja)		kg	10040/1250	10795/1353	11574/1417	11563 / 1784	12009 / 1463	12799 / 1412
2.3	Peso por eje sin carga, delante/detrás (mástil símplex, altura de elevación mínima)		kg	3902/3388	3890/3758	3902/4089	4075 / 4272	4234 / 4238	4246 / 4465
Ruedas, tren motriz
3.1	Ruedas: V=macizas, L=neumáticas, SE=neumáticas macizas - delante/detrás			SE	SE	SE	SE	SE	SE
3.2	Dimensiones de los neumáticos, delante			250x15 (710)	250x15 (710)	250x15 (710)	355 / 50–15 (710)	355 / 50–15 (710)	355 / 50–15 (710)
3.3	Dimensiones de los neumáticos, detrás			7,00x12 (650)	7,00x12 (650)	7,00x12 (650)	7,00x12 (650)	7,00x12 (650)	7,00x12 (650)
3.5	Número de ruedas, delante/detrás (x = motrices)			2X/2	2X/2	2X/2	2X / 2	2X / 2	2X/2
3.6	Distancia entre centros de ruedas (centro de los neumáticos), delante	b10	mm	1143	1143	1154	1154	1154	1154
3.7	Distancia entre centros de ruedas (centro de los neumáticos), detrás	b11	mm	1169	1169	1169	1169	1169	1169
Dimensiones
4.1	Inclinación del mástil, hacia delante / hacia atrás	a / b	°	6-Aug	6-Aug	6-Aug	6-Aug	6-Aug	6-Aug
4.2	Altura con mástil descendido (vea las tablas)	h1	mm	2420	2420	2420	2420	2420	2420
4.3	Elevación libre (vea las tablas)	h2	mm	150	150	150	150	160	160
4.4	Elevación estándar (vea las tablas)	h3	mm	3300	3300	3300	3300	3300	3300
4.5	Altura, mástil desplegado	h4	mm	4205	4205	4205	4205	4345	4345
4.7	Altura hasta la parte superior del tejadillo protector	h6	mm	2340	2340	2340	2340	2340	2340
4.8	Altura del asiento	h7	mm	1320	1320	1320	1320	1320	1320
4.12	Altura del acoplamiento de remolque	h10	mm	675	675	675	675	675	675
4.19	Longitud total	l1	mm	4025	4025	4025	4170	4190	4190
4.2	Longitud hasta el extremo de la horquilla (inc. espesor de la horquilla)	l2	mm	2825	2825	2825	2970	2990	2990
4.21	Anchura total	b1/b2	mm	1370	1370	1450	1450	1450	1450
4.22	Dimensiones de la horquilla (grueso, ancho, largo)	s,e,l	mm	50/150/1200	50/150/1200	50/150/1200	50/150/1200	60 / 150 / 1200	60 / 150 / 1200
4.23	Tablero portahorquillas conforme a DIN 15 173 A/B/no			3A	3A	3A	3A	4A	4A
4.24	Ancho del tablero	b3	mm	1190	1190	1190	1190	1190	1190
4.31	Distancia al suelo bajo el mástil, con carga	m1	mm	150	150	150	150	150	150
4.32	Distancia al suelo en el centro de la distancia entre ejes, con carga (horquilla bajada)	m2	mm	150	150	150	150	150	150
4.33	Ancho del pasillo de trabajo con palés de 1000 x1200 mm, a lo ancho	Ast	mm	4125	4125	4125	4273	4291	4291
4.34b	Anchura del pasillo de trabajo (Ast3) con palés de 800 x 1200, carga a lo largo, elevación/descenso de la plataforma	Ast3	mm	4264	4264	4264	4412	4439	4439
4.35	Radio de giro	Wa	mm	2289	2289	2289	2434	2434	2434
4.36	Distancia mínima entre centros de rotación	b13	mm	49	49	49	49	49	49
Rendimiento
5.1	Velocidad de traslación, con/sin carga		km/h	18 / 20	18 / 20	18 / 20	18 / 20	18 / 20	18 / 20
5.2	Velocidad de elevación, con/sin carga		m/s	0,41 / 0,53	0,38 / 0,53	0,35 / 0,53	0,35 / 0,53	0,35 / 0,53	0,32 / 0,53
5.3	Velocidad de descenso, con/sin carga		m/s	0,53 / 0,51	0,52 / 0,51	0,52 / 0,51	0,52 / 0,51	0,52 / 0,51	0,51 / 0,51
5.5	Fuerza de tracción nominal, con/sin carga		N	16000 / 16400	16800 / 17700	16800 / 17700	17600 / 18100	17500 / 17700	17600 / 18000
5.6	Máxima tracción a la barra de tiro, con /sin carga (ciclo corto de 5 min.)			17300 / 18400	17300 / 18400	17300 / 18400	21500 / 22600	21500 / 22600	21500 / 22600
5.7	Capacidad de operar en pendientes, con/sin carga		%	15 / 23	15 / 23	14 / 22	14 / 22	13,5 / 21,5	13 / 21
5.8	Facilidad de inclinación máxima, con/sin carga		s	15,8 / 26,6	15,6 / 23,7	14,6 / 22,6	16,6 / 28,7	16,5 / 28,2	16,4 / 27,3
5.9	Tiempo de aceleración (en 10 metros) con/sin carga		s	4,6 / 3,9	4,7 / 3,9	4,8 / 4,0	4,6 / 4,1	4,7 / 4,1	4,8 / 4,1
5.1	Frenos de servicio: (mecánicos /hidráulicos /eléctricos /neumáticos)			Sistema hidráulico	Sistema hidráulico	Sistema hidráulico	Sistema hidráulico	Sistema hidráulico	Sistema hidráulico
Motores eléctricos
6.1	Capacidad del motor de tracción (turno corto de 60 min)		kW	2x16	2x16	2x16	2x16	2x16	2x16
6.2	Potencia del motor de elevación a un factor de trabajo del 15%		kW	64	64	64	34	34	34
6.3	Batería conforme a DIN 43 531/35/36 A/B/C/no			DIN 43 536/A	DIN 43 536/A	DIN 43 536/A	DIN 43 536/A	DIN 43 536/A	DIN 43 536/A
6.4	Tensión/capacidad de las baterías, descarga de 5 horas		V/Ah	80 / 775	80 / 775	80 / 775	80 / 930	80 / 930	80 / 930
6.5	Batería, peso		kg	1863	1863	1863	2178	2178	2178
6.6a	Consumo de energía, según el EN16796		kWh/h	10,21)	10,61)	11,01)	11,21)	7,82)	8,22)
Varios
8.1	Tipo de control de tracción			AC electronic	AC electronic	AC electronic	AC electronic	AC electronic	AC electronic

10.1	Presión de trabajo para implementos		bar	210	210	210	210	210	210
10.2	Nivel de aceite para implementos		L/min	45	45	45	45	45	45
10.7	Nivel de presión sonora en el asiento del conductor		dB (A)	65	65	65	65	65	65
10.8	Tipo de acoplamiento para arrastre: Tipo DIN, referencia 15170			15 170	15 170	15 170	15 170	15 170	15 170
1) Medido con 60 ciclos
2) Medido con 45 ciclos
